GLX Glasleistensäge


Perfekte Maß- und Winkelgenauigkeit garantiert

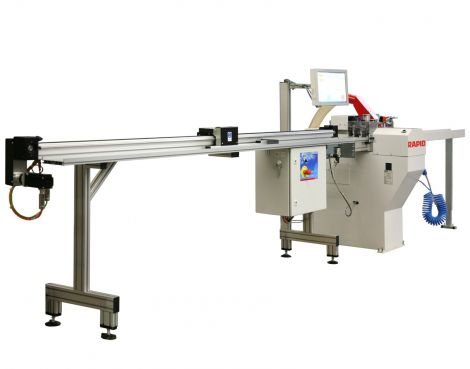

Glasleistensäge für alle gängigen Größen zum Schneiden von gleichzeitig zwei oder vier Glasleisten aus Kunststoff, Holz oder Aluminium (optional) in einer Spannung, Gehrungssschnitte 45/45 Grad.

Systemmerkmale:

  • Pneumatischer Sägeblattvorschub, stufenlos einstellbar, Arbeitslauf von hinten nach vorn
  • Sichere Zweihandbedienung zum Spannen und Sägen
  • Spanneinrichtung nur vertikal oder (optional) mit Kombispanneinrichtung, horizontal, 2-fach
  • Absaugstutzen serienmäßig inklusive
  • Wartungseinheit mit Druckminderer, Manometer und manueller Entwässerung, Reinigungspistole inkl.
  • Motorschutzschalter mit Not-Aus

Geeignet für:

  • PVC                (GLX Vario)
  • Aluminium    (GLX Alu)
  • Holz                (GLX Holz)


GLX Vario mit Glassimulation

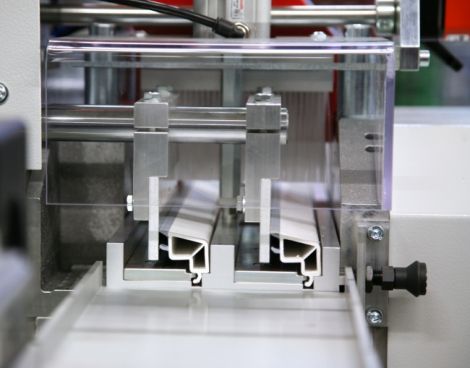

Das Universalspannsystem Vario mit variabler zweistufiger Leistenspannung und stufenlos einstellbarer Glassimulation wurde speziell für den rationellen Zuschnitt von PVC-Glasleisten konzipiert, wie sie bei der Herstellung von Fenstern und Türen verarbeitet werden. Die Glasleiste wird am Haltefuß gespannt und mit den horizontalen Spannplatten der Glassimulation so aufgerichtet, wie sie später an der Glasscheibe anliegt. Dadurch wird die optimale Gehrung gewährleistet.

Die profilbezogenen Teile sind innerhalb eines Profilsystems meistens universell, da sie nur an den jeweiligen Haltefuß angepasst werden. Die Form der Glasleiste spielt für den optimalen Spannvorgang im Spannsystem Vario keine Rolle.

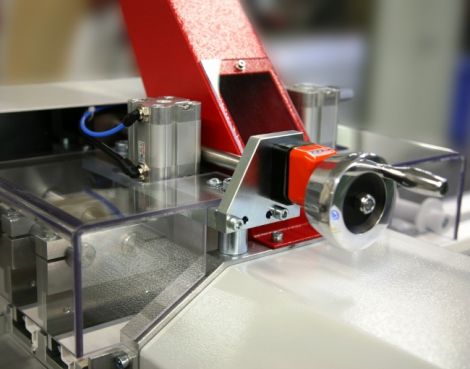

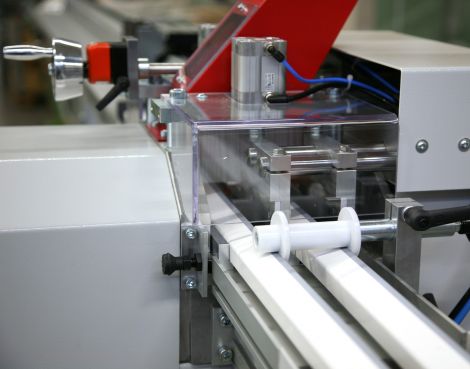

Über Handrad mit Positionsanzeige wird die Glassimulation stufenlos auf die gewünschte Position entsprechend der Profilbreite eingestellt. Zur Seitenführung der Glasleisten vertikal und horizontal ist die GLX Vario mit einer Einlaufrolle als Anti-Kipp-Vorrichtung ausgestattet.

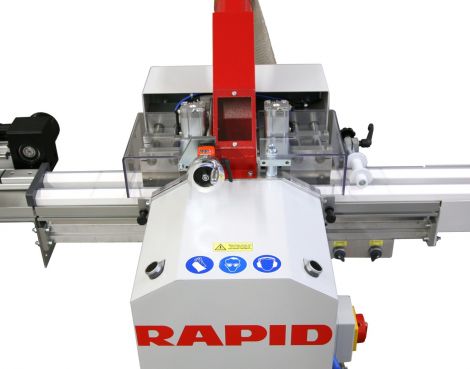

Für die gute, sichere und kontrollierte Abschnittentsorgung muss die Glasleistensäge mit einer Absaugung betrieben werden. In der Schutzhaube über dem Arbeitsbereich ist dafür ein Absaugstutzen vorgesehen.

  • Technische Daten
  • Zubehör
  • Downloads
Antrieb 2 x 0,45kW Drehstrommotoren
Sägevorschub pneumatisch, stufenlos einstellbar, Rücklauf im Eilgang
Luftdruck 6 bar
Sägeblätter 2 x 200mm Durchmesser
2 x 95mm Durchmesser
Schnittwinkel 45°/45°
Erforderliche Absaugung 1100 Watt
Absaugstutzen 80mm Durchmesser
Abmessungen 450/1140/1200mm
Gewicht 125kg

Die Glasleistensägen GLX dürfen ausschließlich mit einer Absaugung betrieben werden. Gegen Aufpreis wird eine passende RAPID-Einheit zum Absaugen der Späne und Abschnitte geliefert. Ein Freischnitt für Schweißraupen ist über zwei zusätzliche Sägeblätter möglich.

  • Späneabsaugung mit Vorabschneider
  • Profilauflage oder Rollenbahn auf Zufuhrseite
  • Manuelle, digitale oder elektronische Längenanschlagsysteme
  • Sicherheits- und Anschlusspaket für elektronische Anschlagsysteme
  • Aufrüstung für das Sägen von Aluminium Profilen
